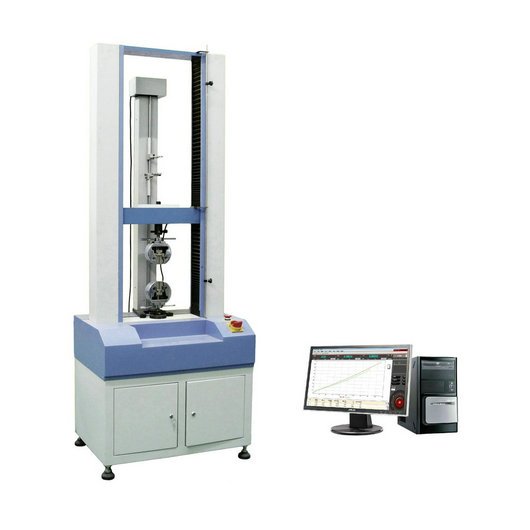

XWW微控電子萬能試驗機

一、使用領域：

   該試驗機采用日本松下交流伺服電動機作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、依據標準：

   GB/T16491《電子式萬能試驗機》

三、重點描述：

   1、主機：該機采用雙臂門式結構，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由伺服控制專用減速機、圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低。

   2、夾具：標準配置：楔型拉伸夾具、壓縮夾具、彎曲夾具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

四、功能介紹

   1、采用日本松下交流伺服電機、驅動器，系統、零部件通用性強，維修保養方便，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:5000。

   2、自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。

   3、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行。

   4、自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化。

   5、自動標定：系統可自動實現示值準確度的標定；

   6、自動保存：試驗結束，試驗數據和曲線自動保存；

   7、過程實現：試驗過程、測量、顯示和分析等均由微機完成；

   8、批量試驗：對相同參數的試樣，一次設定后可順次完成；

   9、試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

   10、顯示方式：數據和曲線隨試驗過程動態顯示；

   11、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

   12、限位保護：具有程控和機械兩級限位保護；

   13、自動停機：試樣斷裂后，移動橫梁自動停止；

   14、過載保護：當負荷超過各檔最大值的3-5%時，自動停機；

五、主要技術指標

   1、最大試驗力：100N、200N、500N、1KN、2KN、5KN、10Kn、20KN、50KN、100KN（任選）

   2、試驗力測量范圍：0.4%～100%

   3、試驗力示值相對誤差：±1%

   4、試驗力分辨力：1/200000

   5、變形示值相對誤差：±0.5%

   6、變形分辨力：1/200000

   7、大變形測量范圍：5～800mm

   8、大變形示值相對誤差：±0.5%

   9、大變形分辨力：0.0125mm

   10、位移分辨力：0.001mm

   11、橫梁速度調節范圍：0.001～500mm/min

   12、橫梁速度相對誤差：±1.0%

   13、有效試驗寬度：450mm

   14、電大試驗空間：950mm

   15、電源：0.75kW，220V，50Hz

   16、外形尺寸：750*500*1930mm（長*寬*高）

   17、主機重量：約260 kg

六、配置清單

序號	名稱	數量	單位	備注
1	電子萬能試驗機主機	1	臺
2	大變形量電子引伸計	1	套	已安裝
3	拉伸夾具	1	套
4	壓縮夾具	1	套
5	彎曲夾具	1	套
6	連接銷	2	件
7	松下交流伺服驅動器	1	臺	已安裝
8	松下交流伺服電機	1	臺	已安裝
9	負荷傳感器	1	支	已安裝
10	操作軟件	1	套
11	聯想商用電腦	1	臺
12	惠普彩色噴墨打印機	1	臺
13	電源盒	1	個
14	各種信號聯線	9	根
15	使用說明書	1	份
16	裝箱單	1	份
17	合 格 證	1	份
